¶ Вкладка Analysis (Анализ)
Эта страница является частью документации Prorock 2.x.
Вкладка Analysis (Анализ) используется для анализа результатов выполнения расчета модели, экспорта и генерации логов элементов расчетной модели.
¶ Функции вкладки Analysis (Анализ)
¶ NodeData
Node Data (Данные об узлах) – открывает окно с настройками экспорта измерений по узлам в формат .csv.
_1.png "Окно инструмента Node Data (Данные об узлах)")
¶ Параметры функции Node Data (Данные об узлах)
Choose time steps (Выберите временные интервалы) – позволяет указать, какой периодичностью будет производиться экспорт данных.
Доступные параметры:
- Current solving step (Текущий шаг решения);
- Step numbers (Номера шагов);
- Every N step from N to N (Каждый N шаг от N до N).
Select object (Выберите объект) – позволяет указать, какие узлы (Node) будут отслеживаться.
Доступные параметры:
- All nodes (Все узлы);
- Nodes on borders (Узлы на границах).
Choose output type (Выберите тип вывода) – позволяет указать, какие типы данных будут отслеживаться.
Данные, доступные для отслеживания и экспорта:
- External forces (Внешние силы);
- Coordinates (Координаты);
- Velocities (Скорости).
¶ ExcavationData
Excavation Data (Данные об экскавации) – открывает окно с настройками экспорта измерений для выемки (экскавации) в формат .csv.

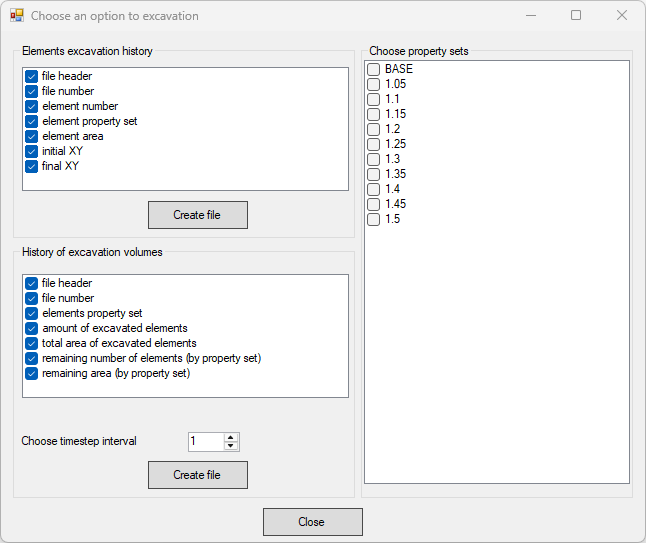

_2.png "Окно инструмента Excavation Data (Данные об экскавации)")
¶ Параметры функции Excavation Data (Данные об экскавации)
Elements excavation history (История экскавации элементов) – позволяет указать, какие типы данных будут использоваться при отслеживании конечных элементов выемки (экскавации).
Данные, доступные для отслеживания и экспорта:
- file header (“шапка” файла);
- file number (номер файла);
- element number (номер элемента);
- element property set (номер свойства элемента);
- element area (площадь элемента);
- initial XY (начальные XY);
- final XY (Конечные XY).
History of excavation volumes (История объемов экскавации) – позволяет указать, какие типы данных будут использоваться при отслеживании объемов выемки (экскавации).
Данные, доступные для отслеживания и экспорта:
- file header (“шапка” файла);
- file number (номер файла);
- elements property set (номера свойств элементов);
- amount of excavated elements (количество извлеченных элементов);
- total area of excavated elements (общая площадь извлечённых элементов);
- remaining number of elements (by property set) оставшееся количество элементов (по наборам свойств);
- remaining area (by property set) оставшаяся общая площадь (по наборам свойств).
Choose property sets (Выберите наборы свойств) - позволяет выбрать наборы свойств (материалы), для которых будет отслеживание и экспорт.
¶ ElementData
Element Data (Данные об элементах) - открывает окно с настройками экспорта измерений по элементам в формат .csv.

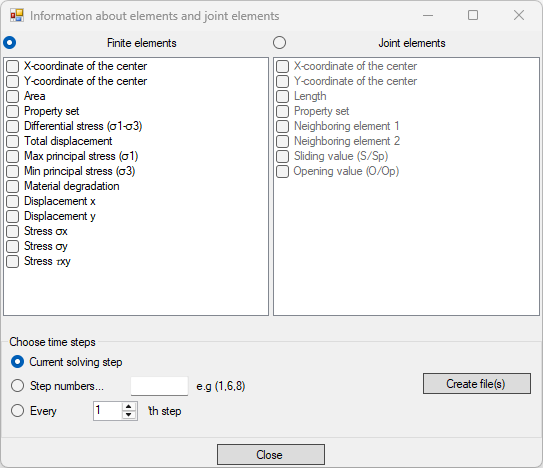

_3.png "Окно инструмента Element Data (Данные об элементах)")
¶ Параметры функции Element Data (Данные об элементах)
Finite Elements (Конечные элементы) – позволяет указать, какие типы данных будут использоваться при отслеживании конечных элементов.
Данные, доступные для отслеживания и экспорта:
- X-coordinate of the center (Х-координата центра);
- Y-coordinate of the center (У-координата центра);
- Area (Площадь);
- Property set (Свойство);
- Differential stress (σ1-σ3) (Дифференциальное напряжение (σ1-σ3));
- Total displacement (Полное смещение);
- Max principal stress (σ1) (Макс. главное напряжение (σ1));
- Min principal stress (σ3) (Мин. главное напряжение (σ3));
- Material degradation (Деградация материала);
- Displacement x (Смещение х);
- Displacement y (Смещение y);
- Stress σx (Напряжение σx);
- Stress σy (Напряжение σy);
- Stress τxy (Напряжение τxy).
Joint Elements (Дискретные элементы) – позволяет указать, какие типы данных будут использоваться при отслеживании дискретных элементов.
Данные, доступные для отслеживания и экспорта:
- X-coordinate of the center (Х-координата центра);
- Y-coordinate of the center (У-координата центра);
- Length (Длина);
- Property set (Свойство);
- Neighboring element 1 (Соседний элемент 1);
- Neighboring element 2 (Соседний элемент 2);
- Sliding value (S/Sp) (Величина скольжения);
- Opening value (O/Op) (Величина раскрытия).
Choose time steps (Выберите временные интервалы) – позволяет указать, какой периодичностью будет производиться экспорт данных.
Доступные параметры:
- Current solving step (Текущий шаг решения);
- Step numbers (Номера шагов);
- Every N step from N to N (Каждый N шаг от N до N).
