¶ Импорт параметров из блочной модели
В Prorock доступен импорт параметров физико-механических свойств конечных элементов (Плотность), (Модуль Юнга) и трещинных элементов (Сцепление), (Угол трения), (Предел прочности при растяжении).
Процесс импорта заключается в переносе значений параметров материалов из ячеек блочной модели (далее – БМ) в конечные и трещинные элементы сетки модели в Prorock.
¶ Видео-инструкция
Поэтапный порядок импорта блочной модели описан в инструкции
¶ 1. Геометрическое соответствие

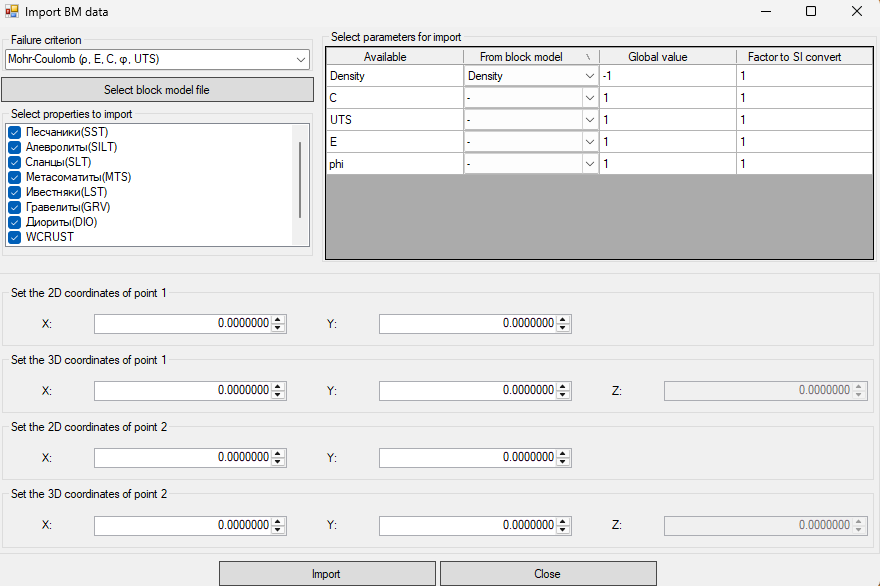

Для корректного импорта необходимо установить соответствие между 2D разрезом модели Prorock и 3D сечением БМ вертикальной плоскостью. Данное соответствие устанавливается с помощью двух пар опорных точек: в каждой паре точка на 2D разрезе соответствует точке на 3D разрезе.
При этом важно соблюдение следующих правил:
- Выбирать точки необходимо слева–направо.
- Вертикальные координаты точек в каждой паре должны быть одинаковыми ( );
- Две точки на 2D разрезе и две точки на 3D разрезе не должны находиться на одной вертикали (для задания направления секущей плоскости);
- Расстояния между точками на 2D разрезе и на 3D разрезе должны отличаться не более, чем на 1% (для предотвращения ошибок при масштабировании).
¶ 2. Критерии прочности
Импорт возможен по двум критериям прочности.
- I критерий – критерий Мора-Кулона – прямой импорт значений параметров из ближайших ячеек БМ.
- II критерий Хука-Брауна – прямой импорт обязательных вспомогательных параметров , с помощью которых вычисляются (при этом можно импортировать так же напрямую, как в случае выбора критерия Мора-Кулона).
¶ 3. Формулы, используемые при выборе критерия Хука-Брауна
Вспомогательные величины :
Расчёт
¶ Особенности
- В том случае, когда какого-то из параметров, который должен быть импортирован напрямую из БМ, нет в файле, возможно задание одного глобального значения параметра, которое будет применено ко всей модели Prorock.
- Если нет необходимости импортировать некоторые параметры из БМ или задать для них глобальные значения, их можно не указывать для импорта (за исключением обязательных при импорте по критерию Хука-Брауна).
- Для всех параметров (импортируемых из БМ, и задаваемых глобальными значениями) необходимо задать множитель для перевода в Международную систему единиц (СИ). Значение параметра в ячейке БМ или глобальное значение будет умножено на данный множитель. Итоговые единицы измерения после умножения на множитель: ρ должно быть в кг/; в Па; φ в градусах. Безразмерные параметры переводить не нужно.
- Если для некоторых областей модели должны быть применены свойства пород (Rock properties), то нужно исключить эти свойства (Property set) из списка. При импорте значения параметров будут назначены только в те области, в которых задано свойство породы, выбранное в списке на импорт, в остальных областях будут применены значения параметров из соответствующих свойств пород.
- Для трещин, образованных заданными сетями трещин и тектоническими нарушениями, значения параметров не импортируются, а применяются по свойствам трещин.
¶ Коды ошибок
При импорте параметров БМ возможны ситуации, когда по той или иной причине невозможен перенос значения из ячейки БМ в конечный/трещинный элемент сетки Prorock. Предусмотрены следующие возможные ситуации ошибок импорта:
- 0 – успешный импорт;
- -1 – в ближайшей к элементу сетки Prorock ячейке БМ не было указано значение параметра или оно не было числовым;
- -2 – свойство данного элемента не было выбрано в качестве свойства для импорта (в эту группу так же включены трещины, образованные заданными сетями трещин и тектоническими нарушениями);
- -3 – элемент находился за пределами блочной модели (возникает в случае, когда разрез в Prorock больше 3D сечения БМ).
Значения параметров с кодами -1, -2, -3 в элементах заменяются на значения из соответствующих свойств пород.
