¶ Вкладка Publishing (Публикация)
Эта страница является частью документации Prorock 2.x.
Вкладка Publishing (Публикация) используется для экспорта скриншотов результата расчета модели.
¶ Функции вкладки Publishing (Публикация)
¶ Screenshot
Screenshot (Скриншот) – открывает окно с параметрами создания скриншотов итоговых результатов расчёта модели.

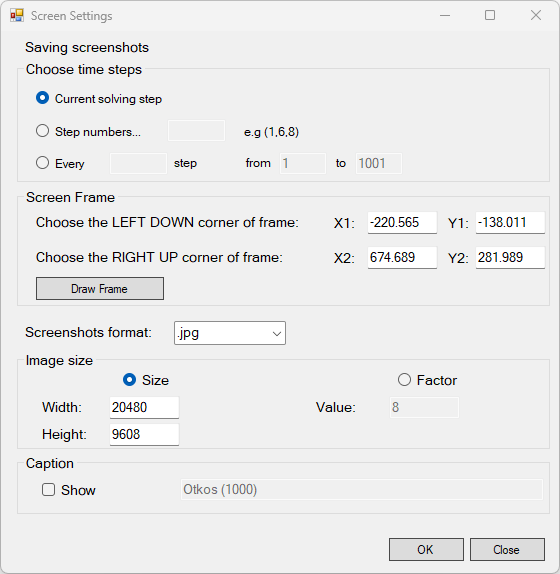

_1.png "Окно инструмента Screenshot (Скриншот)")
¶ Параметры функции Screenshot (Скриншот)
Choose time steps (Выберите временные интервалы) – позволяет указать, какой периодичностью будет производиться экспорт скриншота.
Доступные параметры:
- Current solving step (Текущий шаг решения);
- Step numbers (Номера шагов);
- Every N step from N to N (Каждый N шаг от N до N).
Screen Frame (Рамка скриншота) – позволяет задать окно с помощью области, по которой будет экспортироваться скриншот.
Область можно задать несколькими способами:
- Графически (используя функцию нарисовать рамку);
- Численно, задав значения для координат X1, Y1, X2, Y2.
Screenshot format (Формат скриншота) – позволяет выбрать формат экспортированного скриншота.
Доступны форматы:
- .jpg;
- .png.
Image size (Размер изображения) – позволяет задать размер изображения (разрешение).
Разрешения скриншота можно задать несколькими способами:
- Вручную, использовав численные значения по параметрам Ширина (Width) и Высота (Height);
- Используя численное значение Множителя (Factor), которое позволяет сохранить исходное соотношение размера изображения при снижении или увеличении конечного разрешения.
Caption (Подпись) – позволяет отобразить текстовую подпись на скриншоте. По умолчанию в текстовой подписи указывается название .pri файла проекта и текущий шаг расчета.
