¶ Вкладка Result (Результат)
Эта страница является частью документации Prorock 2.x.
Вкладка Вкладка Result (Результат) используется для визуального просмотра результатов вычисления модели решателем.
_1.png "Панель инструментов Вкладка Views (Просмотр)")
¶ Функции вкладки Result (Результат)
¶ ViewMode
View Mode (Режим просмотра) - позволяет выбрать один из 16 видов отображения результатов расчёта модели.
Виды отображения результатов расчёта функции View Mode (Режим просмотра):
- Property set (Свойство);
- Differential stress σ1 - σ3 (Дифференциальное напряжение σ1 - σ3);
- Total displacement (Полное смещение);
- Max principal stress σ1 (Максимальное главное напряжение σ1);
- Min principal stress σ3 (Минимальное главное напряжение σ3);
- Material degradation (Деградация материала);
- Relative displacement from neighbour element (Относительное смещение относительно соседнего элемента);
- Displacement x (Смещение x);
- Displacement y (Смещение y);
- Stress σx (Напряжение σx);
- Stress σy (Напряжение σy);
- Stress τxy (Напряжение τxy);
- Safety factor (Коэффициент запаса прочности);
- Pressure (Давление);
- Saturation (Водонасыщенность);
- Mass (Масса воды).
¶ Виды отображения результатов расчёта функции View Mode (Режим просмотра)

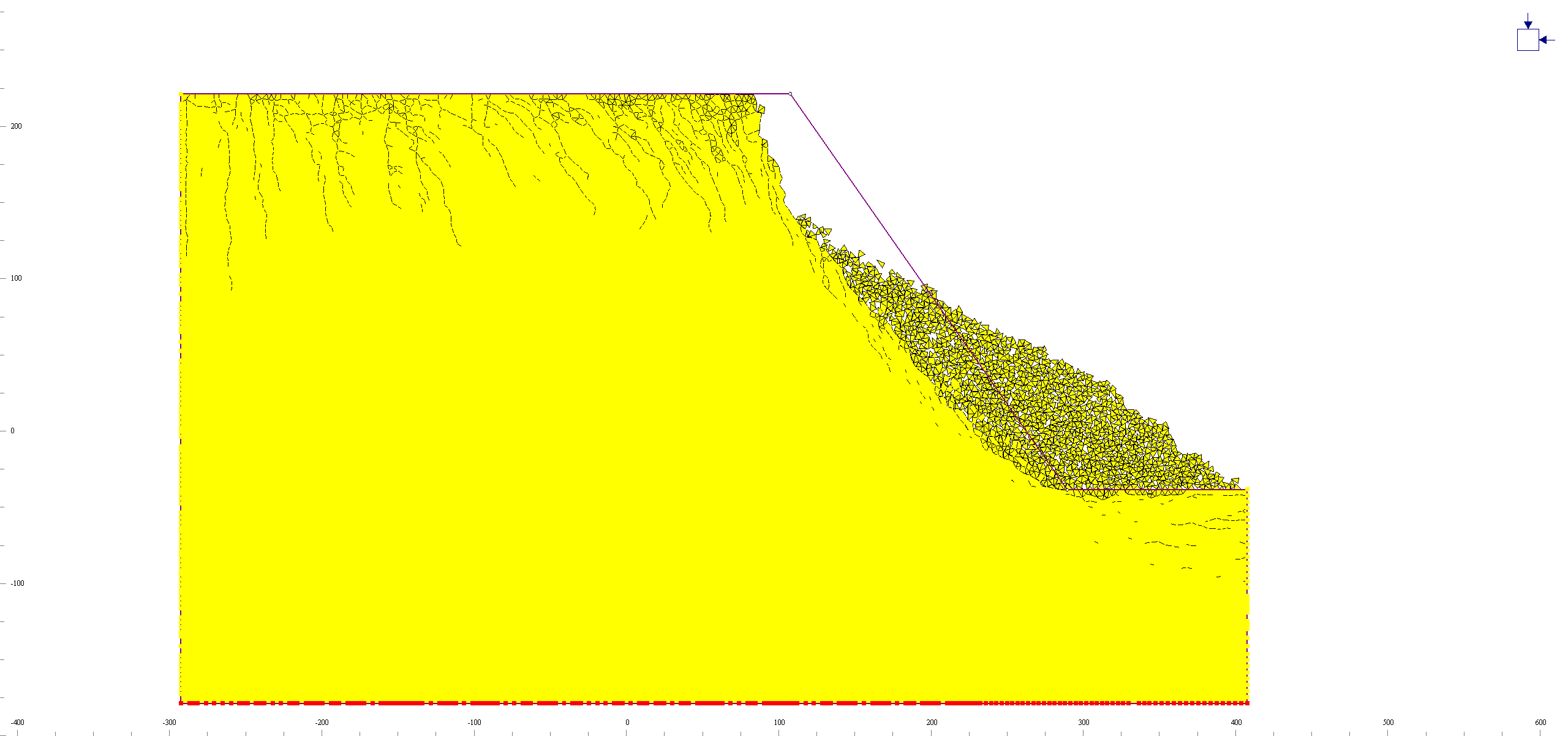

_2.png "Вид Property set (Свойство)")

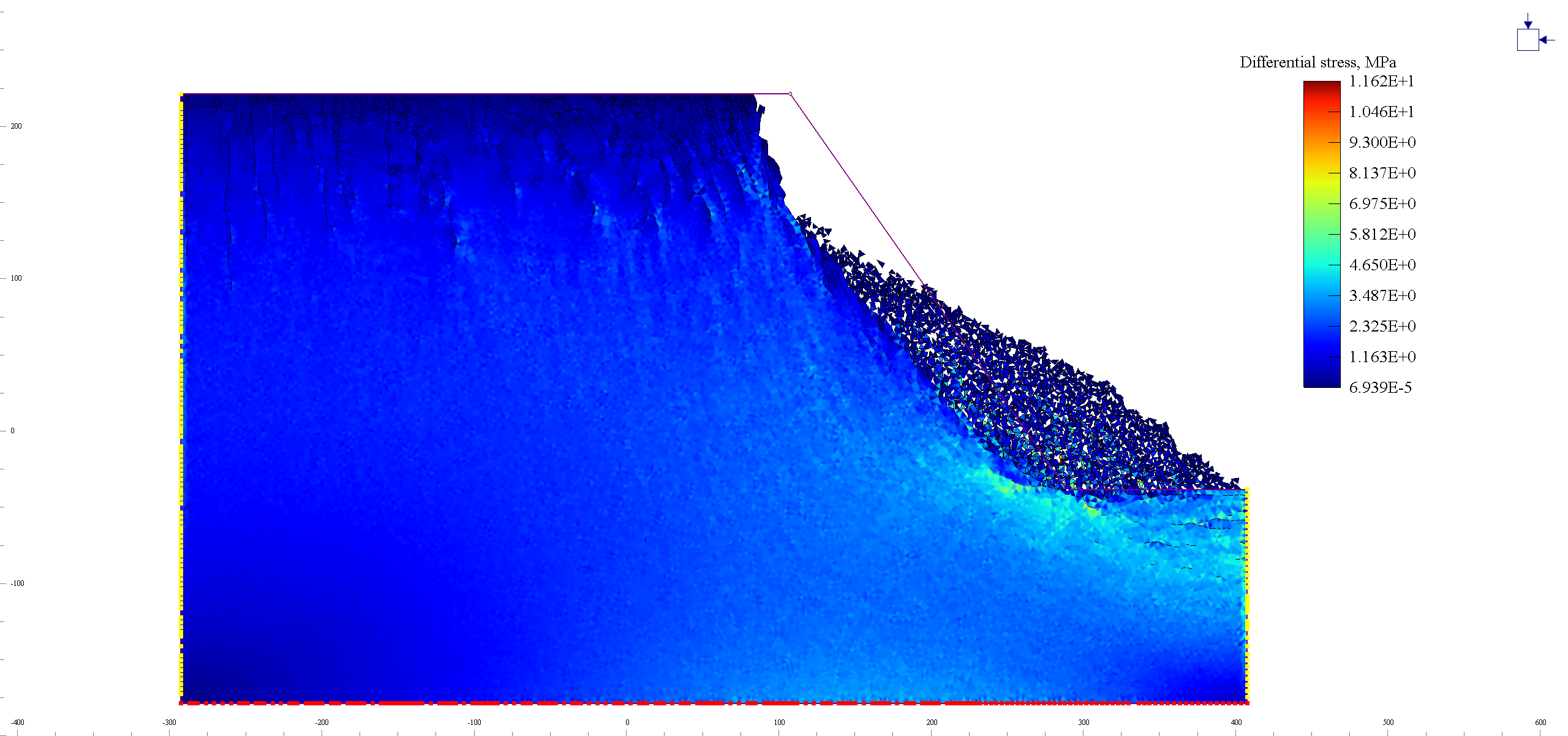

_3.png "Вид Differential stress σ1 - σ3 (Дифференциальное напряжение σ1 - σ3)")
_4.png "Вид Total displacement (Полное смещение)")

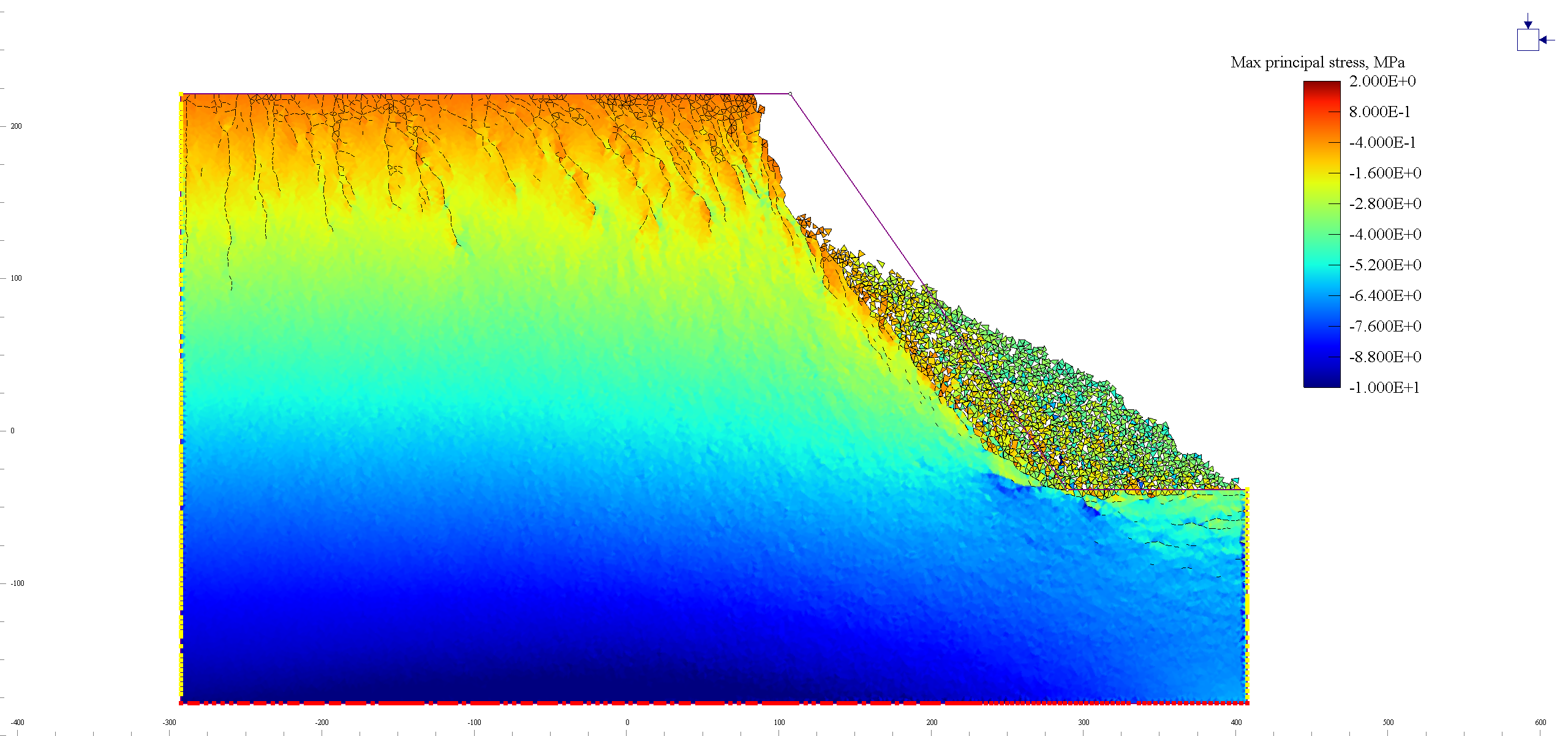

_5.png "Вид Max principal stress σ1 (Максимальное главное напряжение σ1)")

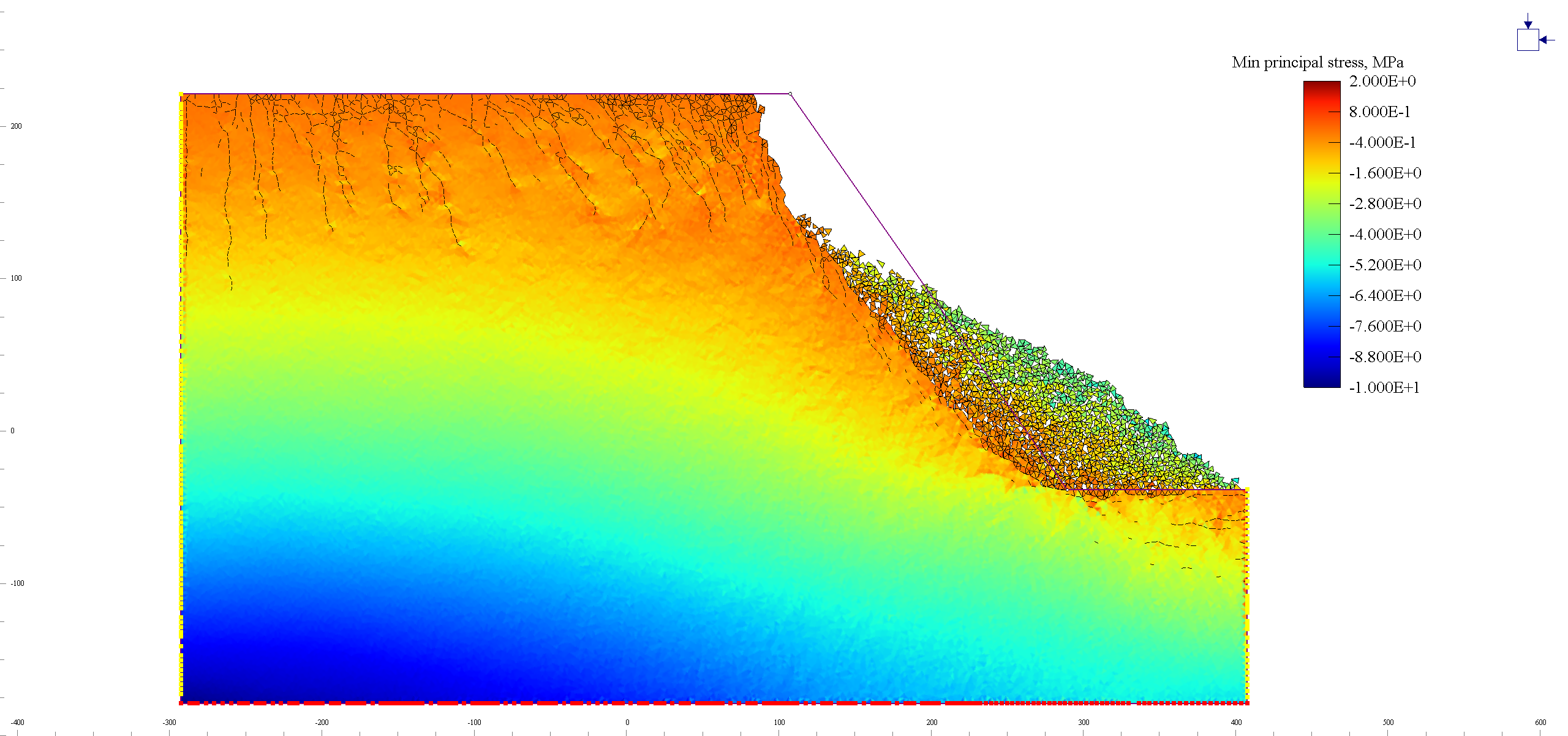

_6.png "Вид Min principal stress σ3 (Минимальное главное напряжение σ3)")

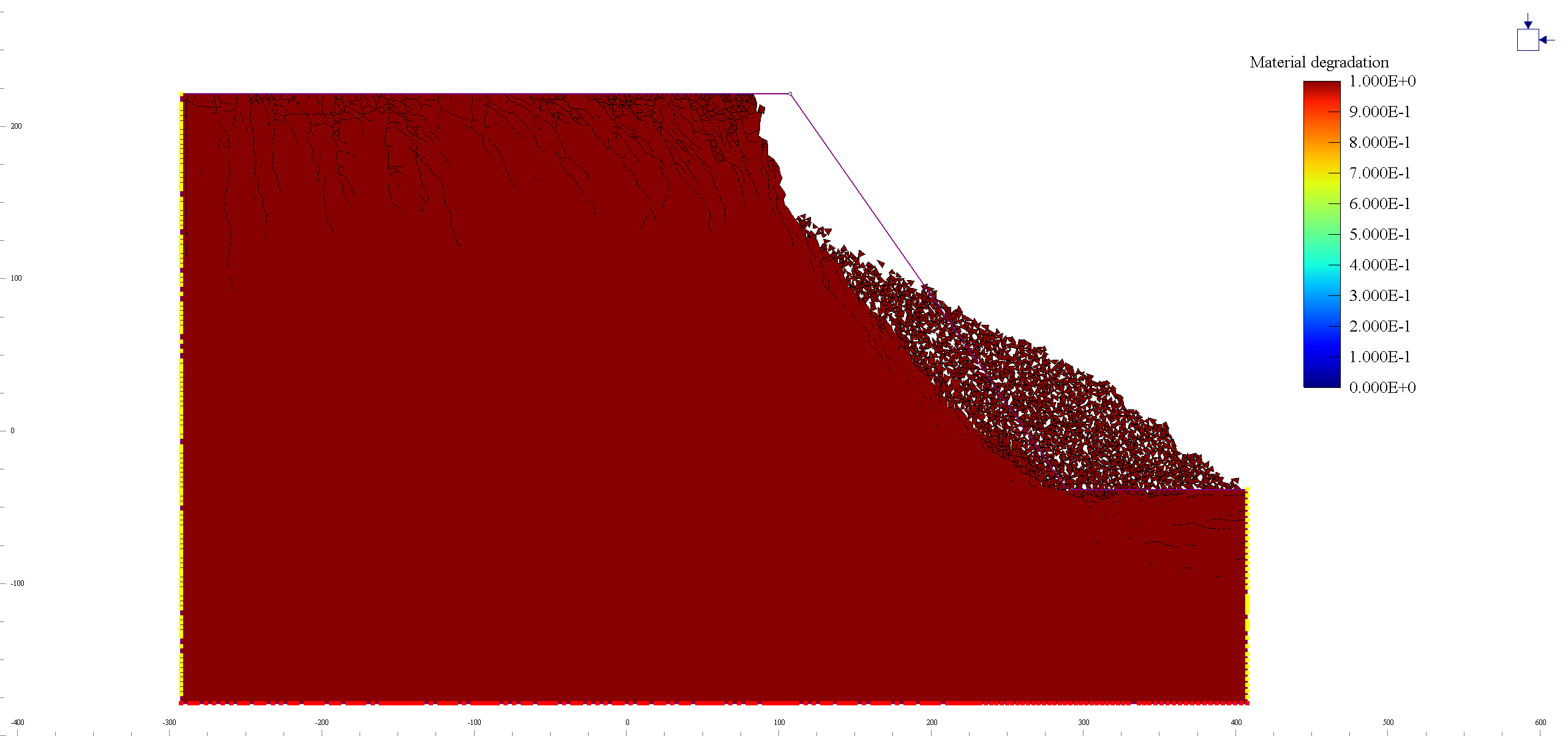

_7.png "Вид Material degradation (Деградация материала)")

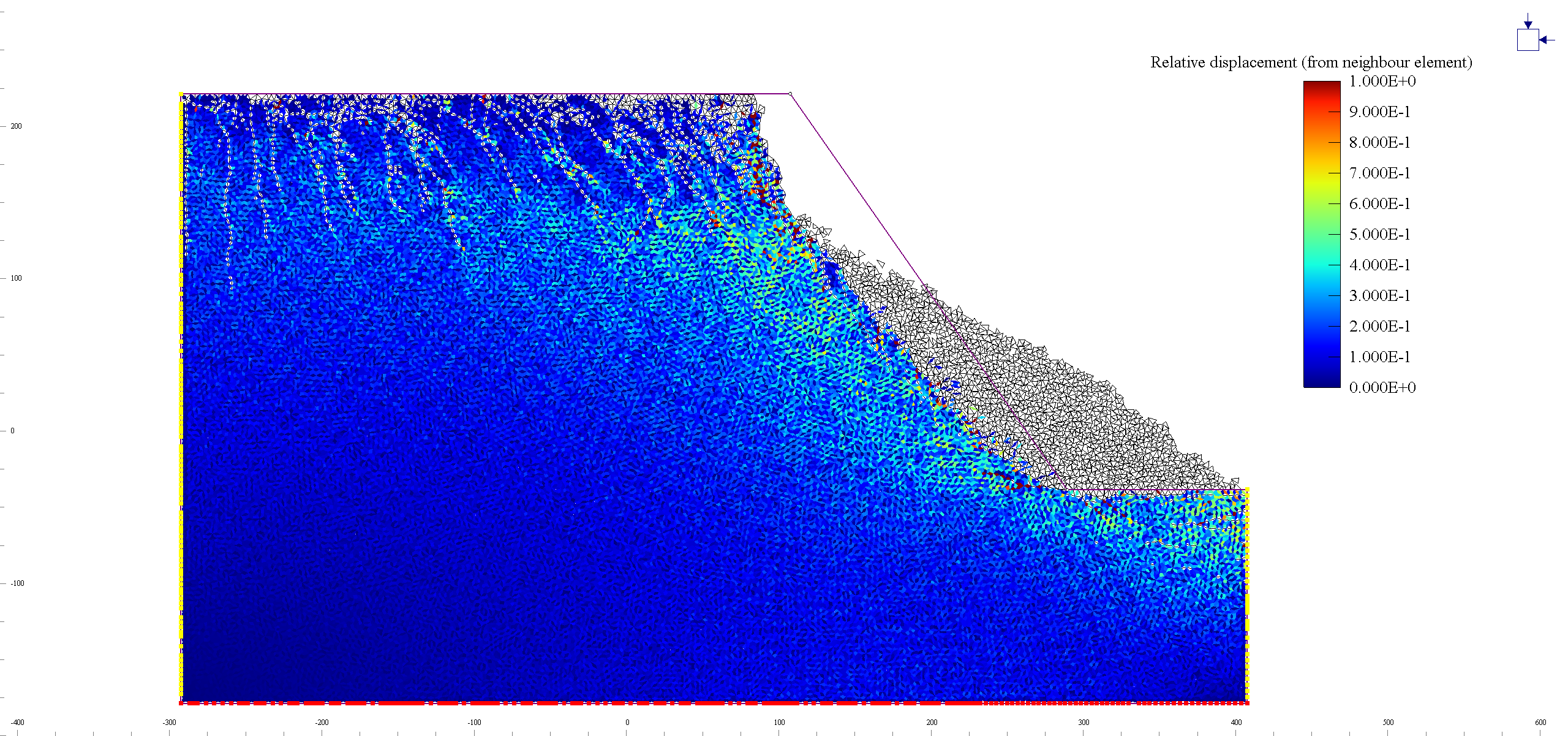

_8.png "Вид Relative displacement from neighbour element (Относительное смещение относительно соседнего элемента)")

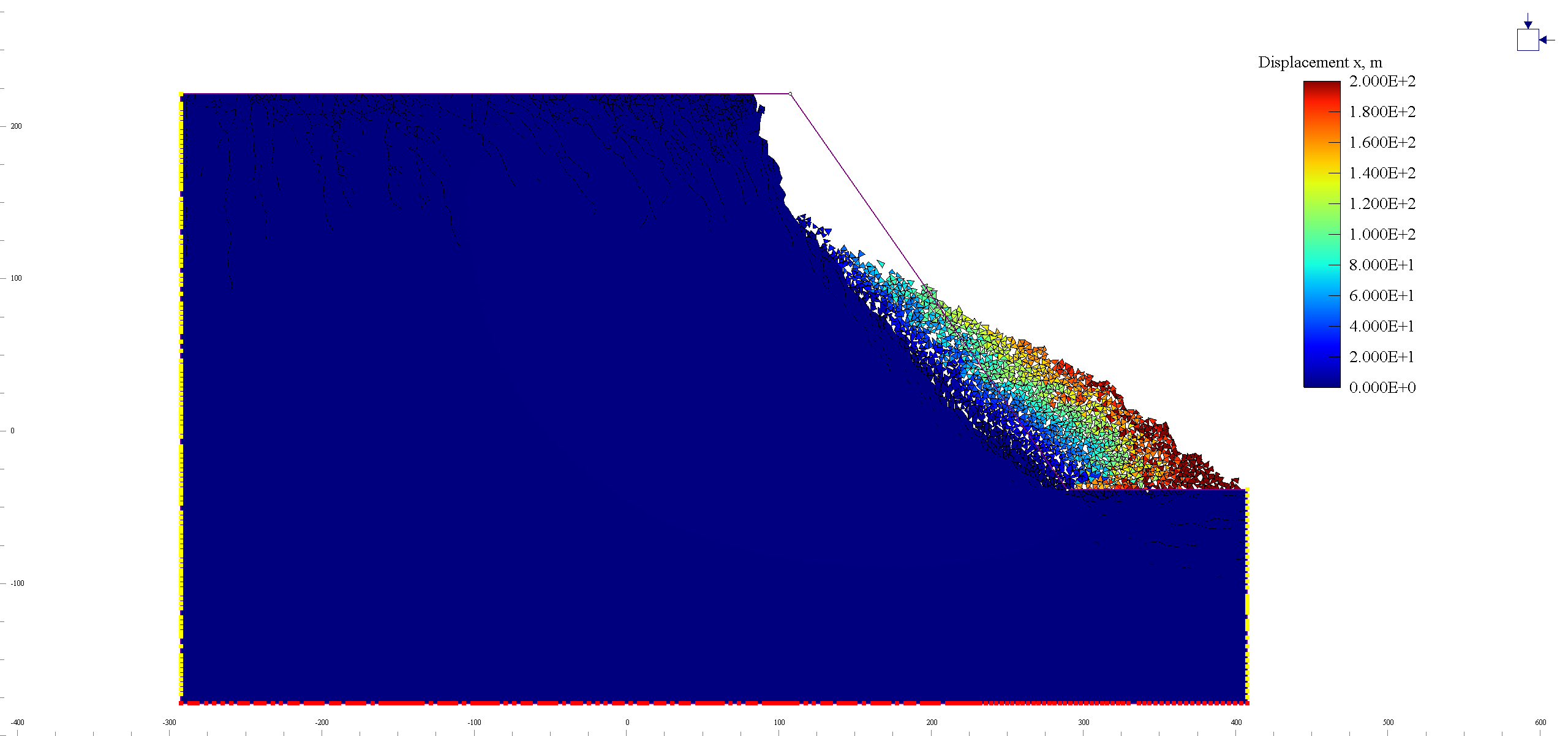

_9.png "Вид Displacement x (Смещение x)")

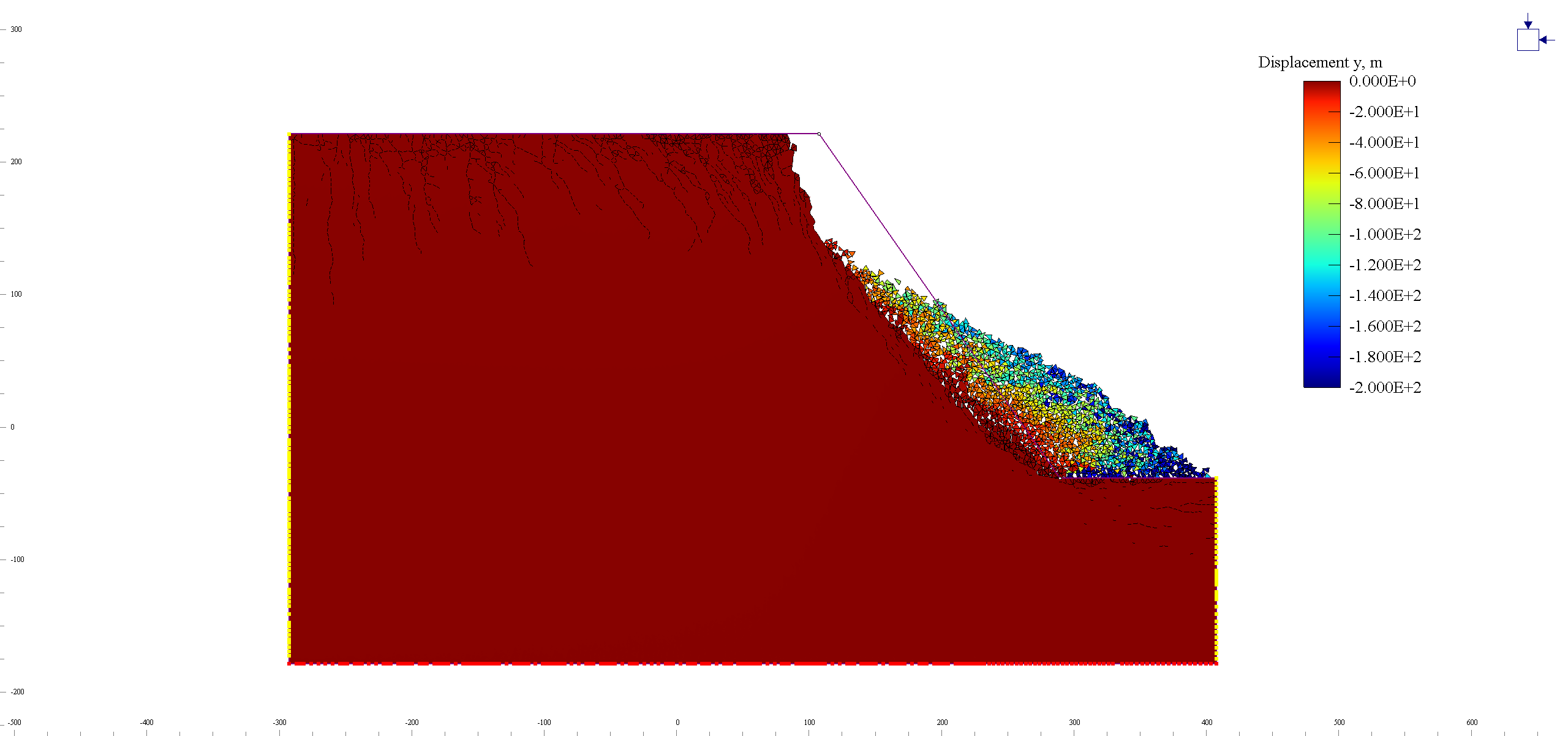

_10.png "Вид Displacement y (Смещение y)")

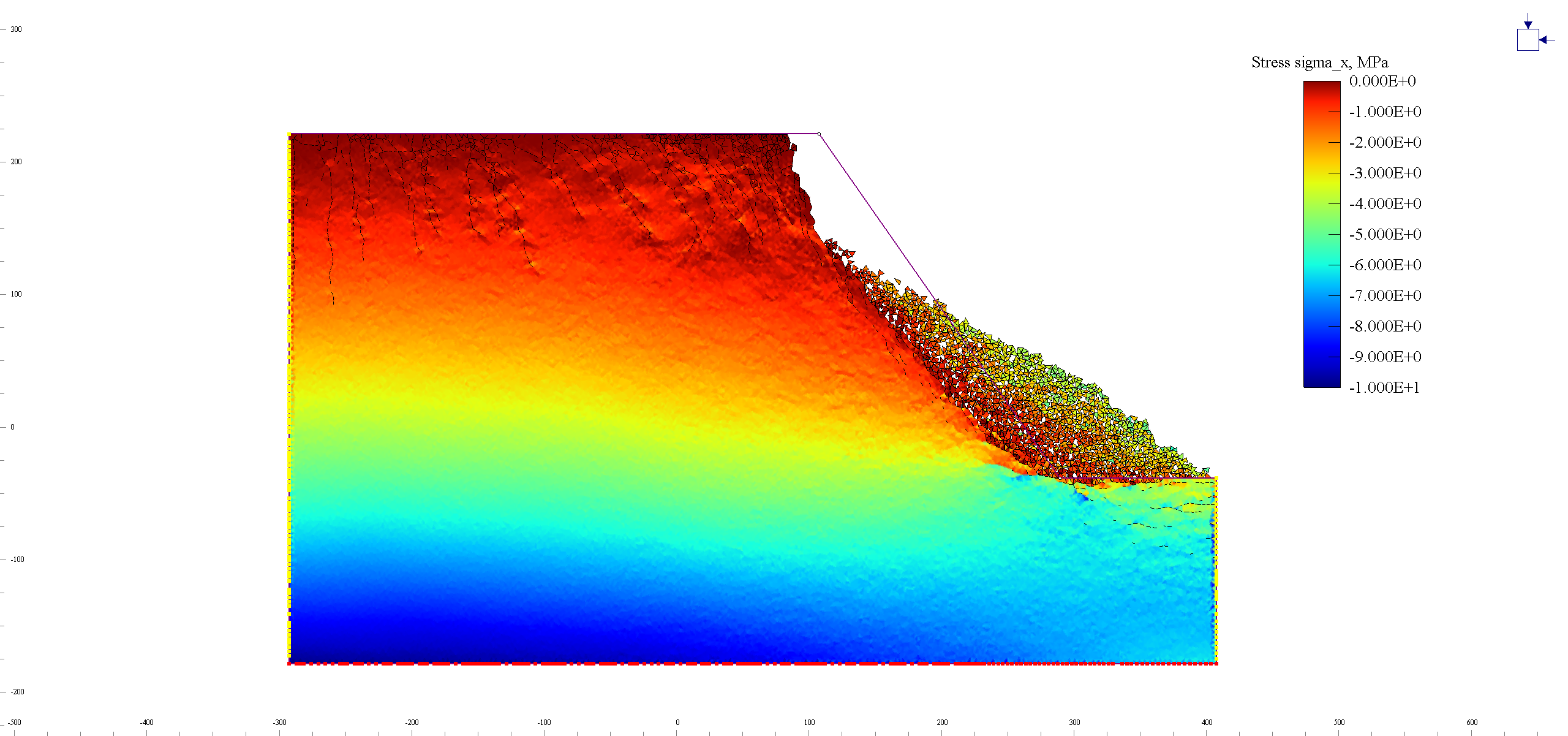

_11.png "Вид Stress σx (Напряжение σx)")

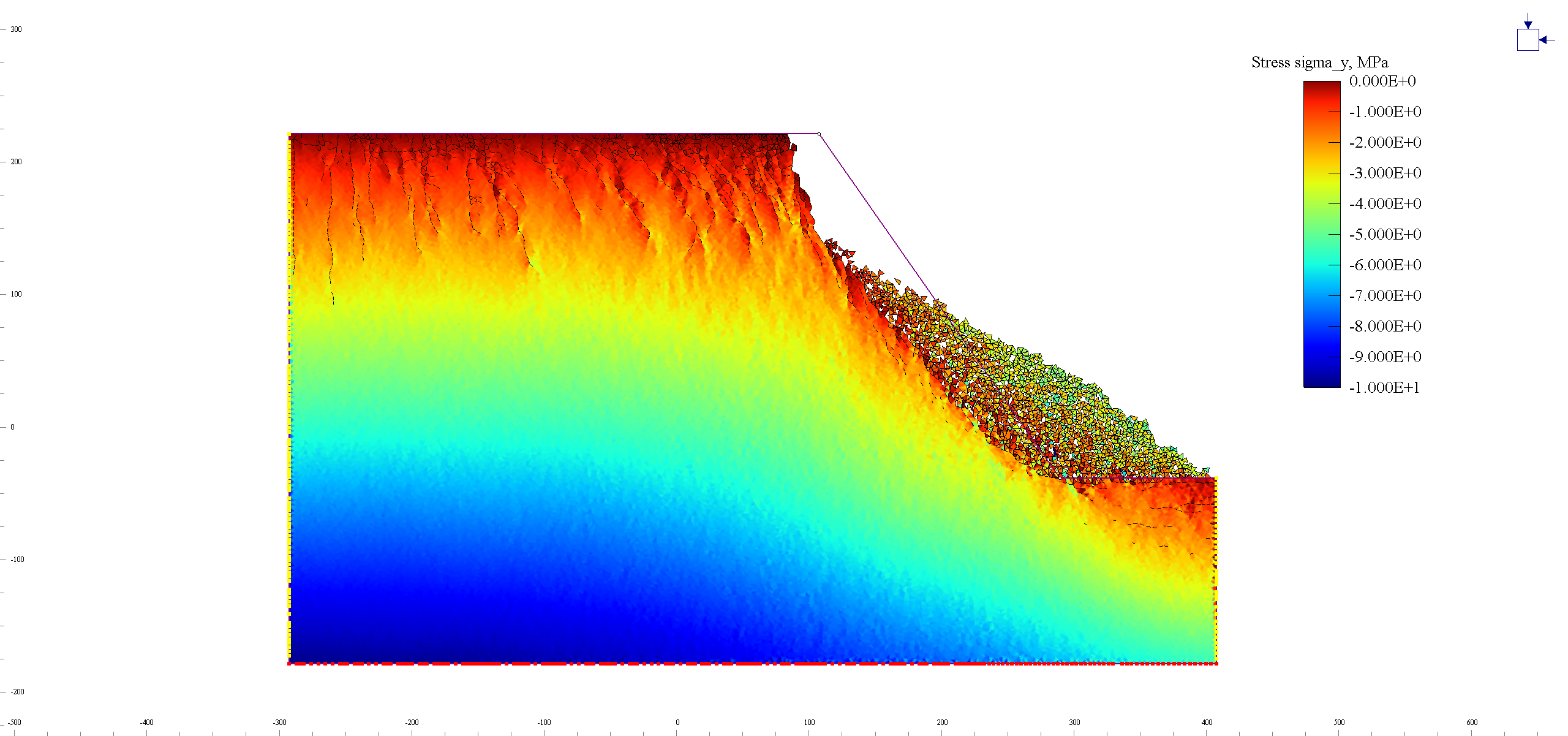

_12.png "Вид Stress σy (Напряжение σy)")

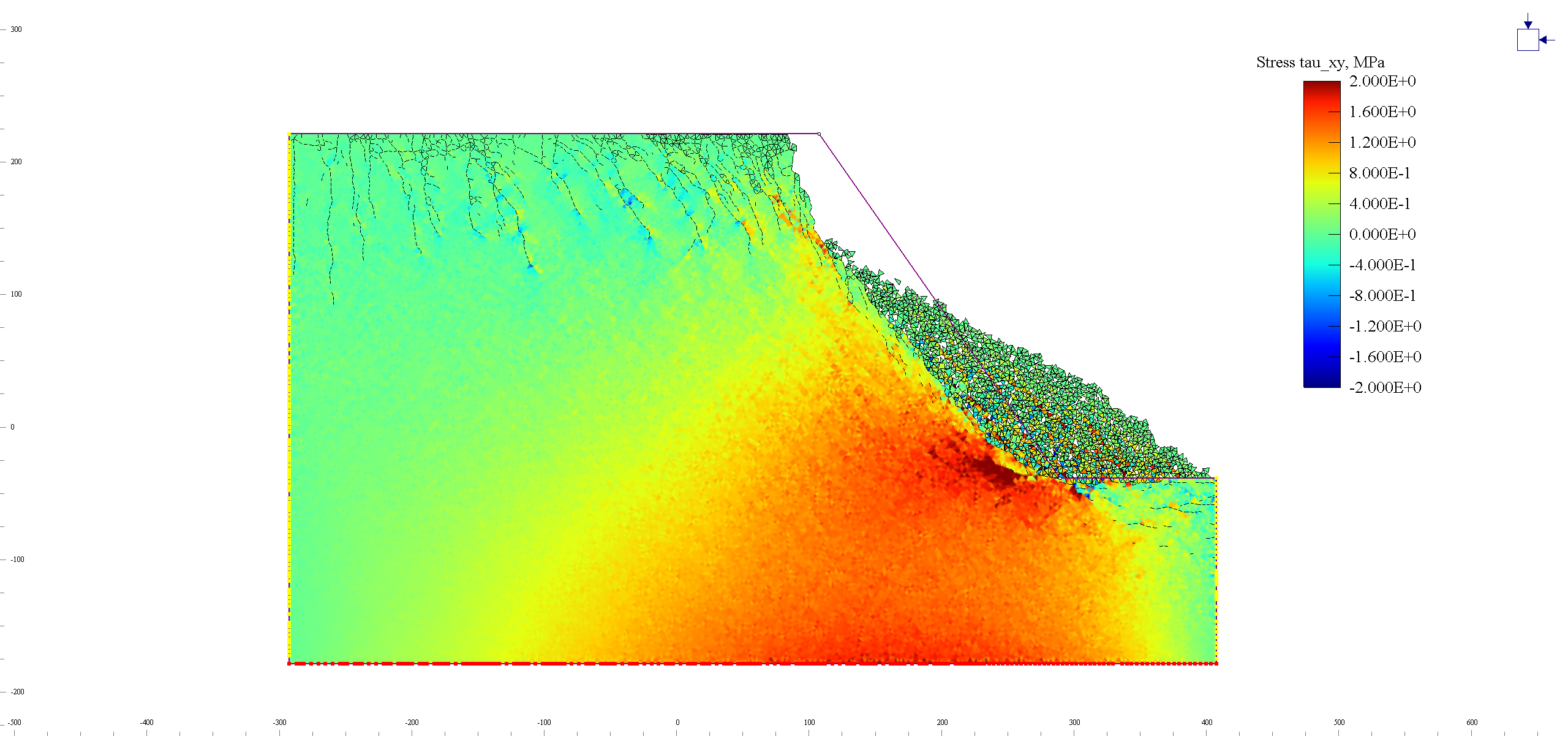

_13.png "Вид Stress τxy (Напряжение τxy)")

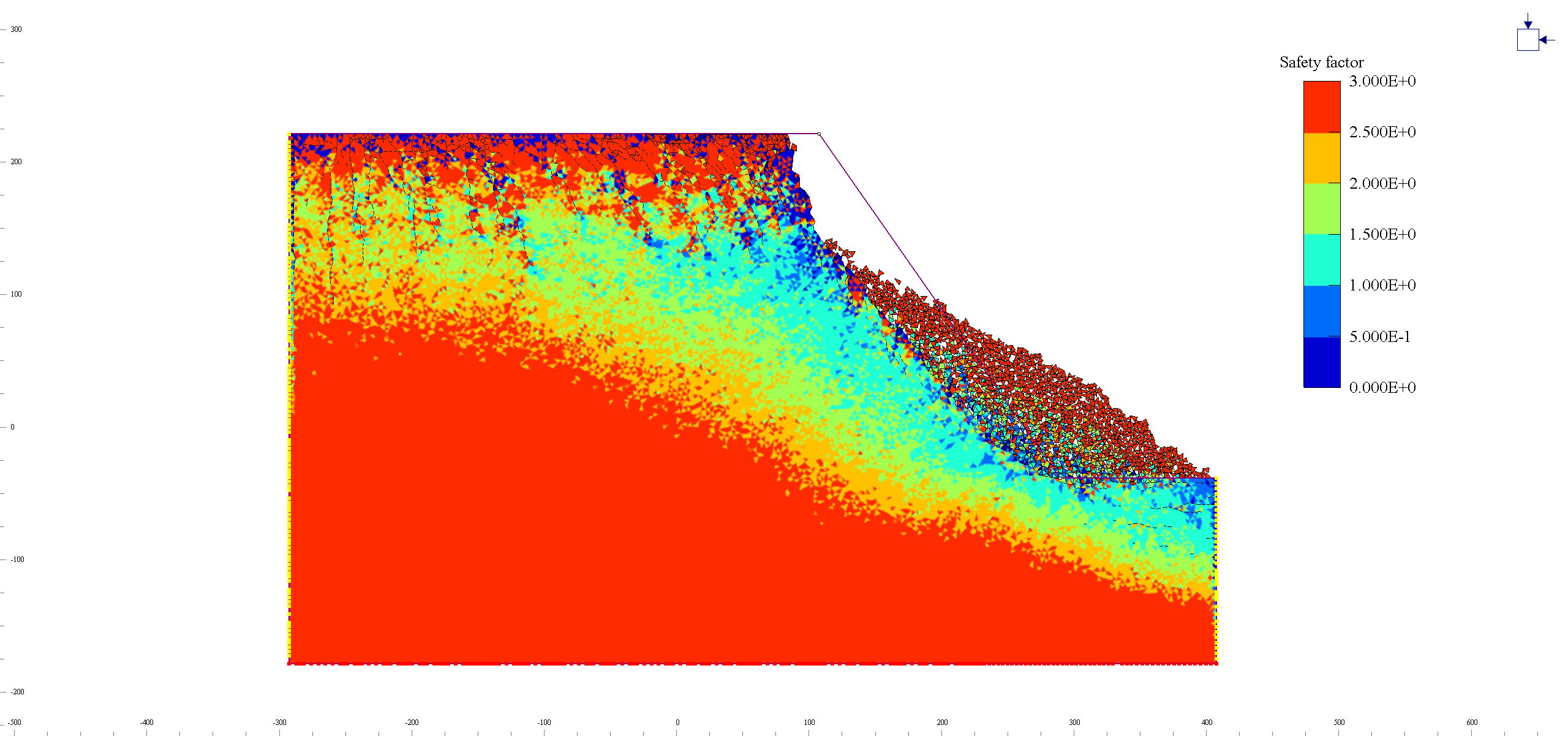

_14.png "Вид Safety factor (Коэффициент запаса прочности)")

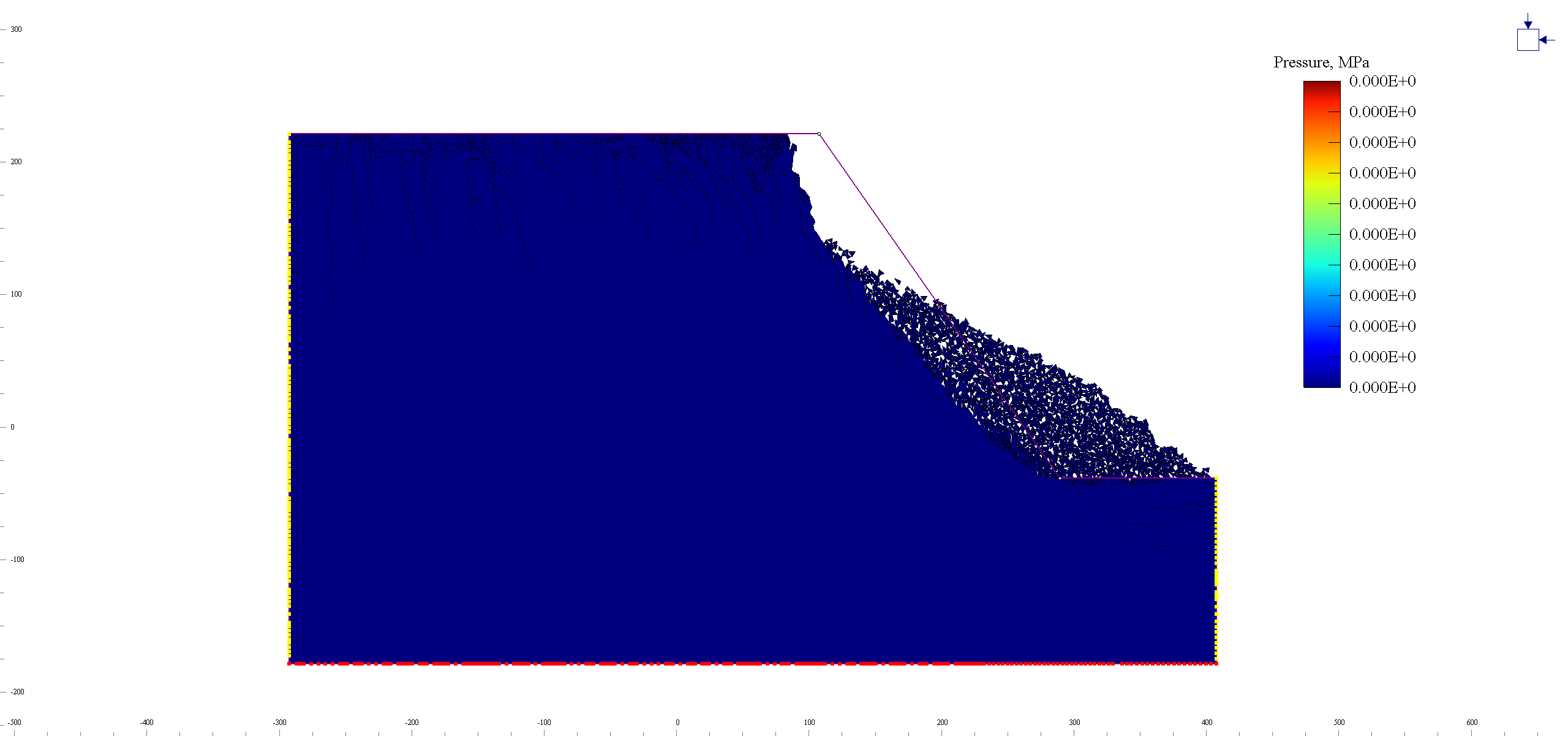

_15.png "Вид Pressure (Давление)")
_16.png "Вид Saturation (Водонасыщенность)")
_17.png "Вид Mass (Масса воды)")
¶ TimeStep
Time Step (Шаг расчета) – позволяет выбрать конкретный шаг расчёта (.prc) файл, настроить количество шагов для пропуска при просмотре, запустить просмотр расчётных файлов (.prc).
¶ Palette

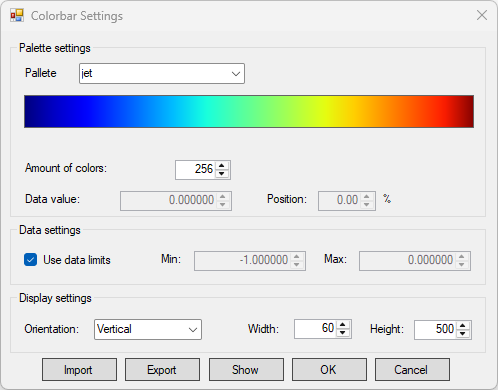

Palette (Палитра) – открывает окно с палитрой цветов, для раскраски численных значений, используемых в видах отображения.
_18.png)
- Множество различных цветовых палитр (градиентов).
- Настройка количества цветов позволяет определить количество цветов в палитре от 0 до 256.
- Настройка данных позволяет задать лимиты (диапазоны), основанные на значениях данных выбранного вида отображения.
- Возможность экспорта и импорта настроенных Palette (Палитра).
¶ Options
Options (Опции) – позволяет включить отображение траектории напряжений (кресты), траектории слоев, произведение выемки региона (Region), показать численное значение в элементе для выбранного View Mode (Режим просмотра).
¶ Функции Options (Опции)
Label Value in Point (Подписать значение в точке) - позволяет указать ноду (Node) в модели, по которой будет отображено численное или текстовое значение из текущего View Mode (Режим просмотра).
Show Excavated (Показать экскавации) - позволяет выделить элементы модели, которые были заданы и выполнены как Excavation (Выемка) в окне Stage setup (Настройка этапов).
Display Layer Trajectories (Отобразить траекторию слоев) - позволяет отобразить траекторию горизонтальных слоев по каждому свойству Material (Материал).
Display Stress Trajectories (Отобразить траекторию напряжений) - позволяет отобразить траектории главных напряжений σ1 - σ3 (кресты) в каждом элементе сетки модели.
Параметр Scale (масштаб) отвечает за визуальную настройку размера Display Stress Trajectories (Отобразить траекторию напряжений) и указывается в %.
По умолчанию значение составляет 100 %.

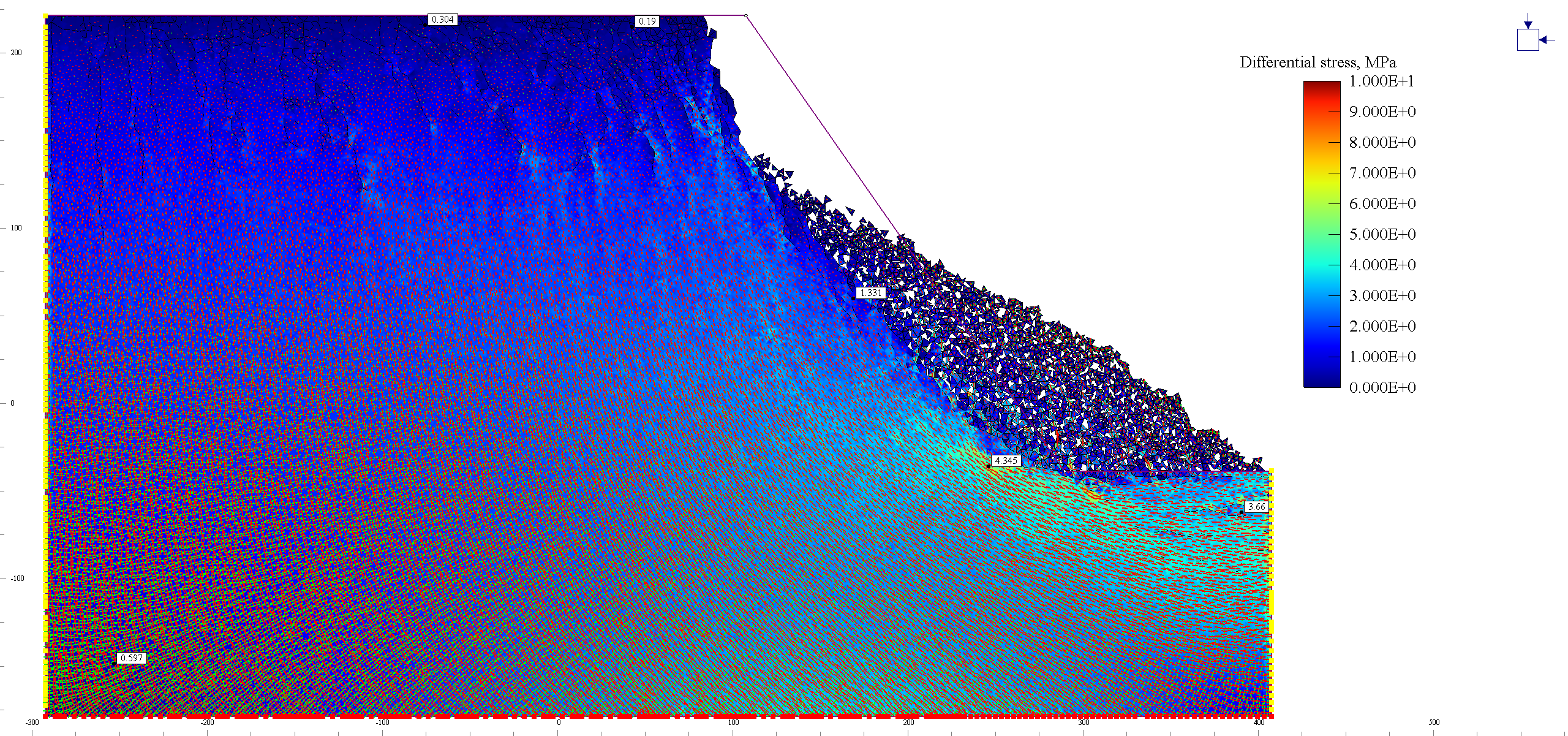

_19.png "Отображение траектории напряжений (кресты) с View Mode (Режим просмотра) Differential stress σ1 - σ3 (Дифференциальное напряжение σ1 - σ3)")
¶ Info
Info (Информация) – инструмент, позволяющий просматривать информацию, относящуюся для каждого элемента геометрии модели.
¶ Данные инструмента Info (Информация) отображаемые для элементов геометрии модели
_20.png "Данные отображаемые в Node (Узел)")
_21.png "Данные отображаемые в Element (Элемент)")
_22.png "Данные отображаемые в Joint (Трещина)")
¶ StrengthReductionFactor
Strength Reduction Factor (Коэффициент снижения прочности) – показывает численное значение коэффициента снижения прочности для текущего Time Step (Шаг расчета).
