Для расчета в Slide2 с использованием теории прочности Хука-Брауна необходимо проецировать трещины в массиве на разрез. Также это может требоваться в других программах (например Midas, Prorock, RS2 и др.) при моделировании с учётом трещин в явном виде или в виде анизотропии прочностных свойств.
¶ Формула
Для расчета направления трещин на разрезе можно использовать следующую формулу:
- угол системы трещины на разрезе
- азимут линии разреза (от 0 до 180)
- азимут падения системы трещин
- угол падения системы трещин
необходимо измерять с запада на восток. (направление на север это 0, на восток 90, на юг 180)
¶ Получаемые результаты

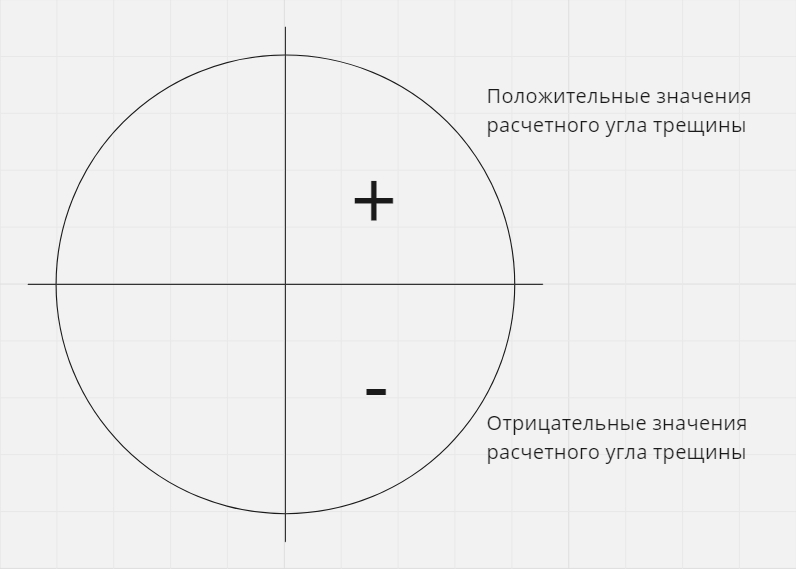

При использовании формулы выше результирующее направление трещин будет выглядеть так:
¶ Формула для Excel
Полная
=ЕСЛИ(ИЛИ(ABS(AZ_t-AZ_r)<S_AZ_t,ABS(ЕСЛИ(AZ_t+180>360,AZ_t-180,AZ_t+180)-AZ_r)<S_AZ_t),-ГРАДУСЫ(ATAN(COS(РАДИАНЫ(AZ_r-AZ_t))*TAN(РАДИАНЫ(DIP_t)))),"")
Упрощенная
-ГРАДУСЫ(ATAN(COS(РАДИАНЫ(AZSEC-AZSYS))*TAN(РАДИАНЫ(DIPSYS))))
¶ Программное обеспечение

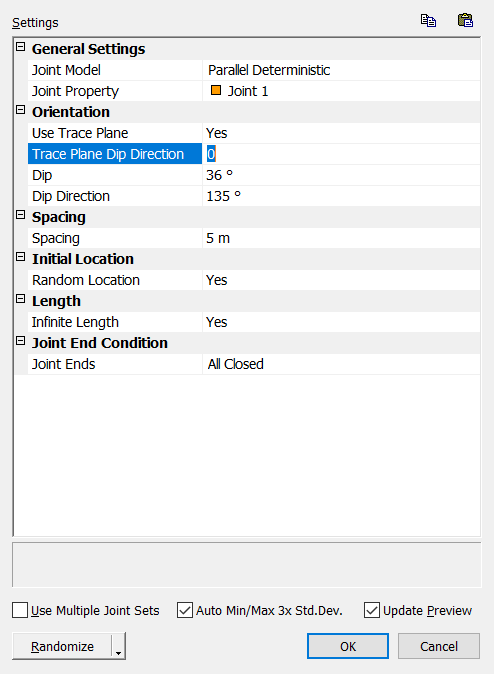

В программе RS2 (Phase2) имеется модуль генерации DFN, в котором можно задавая азимуты падения разреза и системы трещин определить угол падения трещин на разрезе.
