Механизмы обрушения откосов представляют собой процессы, приводящие к потере устойчивости природных и искусственных склонов, сложенных скальными или полускальными породами.
В международной практике существуют четыре основных механизма обрушения скальных откосов:
Плоское обрушение происходит вдоль единичной плоской геологической структуры (трещины, разлома, слоистости), которая наклонена под углом меньшим, чем угол наклона поверхности откоса. Для возникновения плоского скольжения должны выполняться следующие условия:
Клиновое обрушение представляет собой скольжение по линии пересечения двух геологических структур, где линия пересечения погружается под углом меньшим, чем угол наклона поверхности откоса. Условия для возникновения клинового обрушения:
Опрокидывание включает вращение блоков или колонн породы вокруг некоторой фиксированной базы. Необходимым условием для опрокидывания является наличие тесно расположенных, круто падающих систем трещин, которые падают в направлении от поверхности откоса. Существуют различные типы опрокидывания, включая:
Круговое обрушение обычно происходит в мягких материалах, таких как почвенный покров, сильно выветрелые породы или дробленые отходы. Обрушение происходит вдоль поверхности, форма которой приближается к круговой. В случае сильно выветрелых пород, почв или дробленых отходов четко выраженная структурна отсутсвует, и поверхность обрушения свободно находит линию наименьшего сопротивления через откос.
Круговое обрушение возникает, когда отдельные частицы в грунте или массиве горных пород очень малы по сравнению с размером откоса, и когда эти частицы не заблокированы в результате их формы. Таким образом, дробленая порода в большой отвальной насыпи будет вести себя как "грунт", и большие обрушения будут происходить по круговому механизму.
В Российской практике используют нумерацию для тип обрушений в соотвествии с расчетными схемами в Таблице 2 Приложения 3 в ФНиП 439 - "Правила обеспечения устойчивости бортов и уступов карьеров, разрезов и откосов отвалов"
№ | Расчетная схема | Краткое описание | Условия применения |
---|---|---|---|
1 | ![]() |
Для реального откоса расчет должен выполняться путем последовательных приближений с использованием методов, приведенных в пунктах 7-9 настоящего Приложения. Допускается определять предельную высоту откоса при заданном угле погашения а по формуле: |
Отсутствие неблагоприятных поверхностей ослабления, либо поверхности ослабления направлены под углами: |

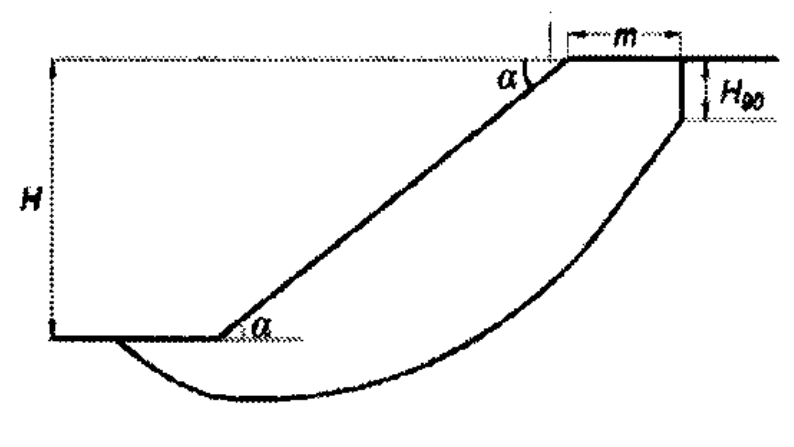

2 | ![]() |
Расчет выполняется путем последовательных приближений с использованием методов, приведенных в пунктах 10-12 настоящего Приложения. | Отсутствие неблагоприятных поверхностей ослабления, породы с низкой несущей способностью |

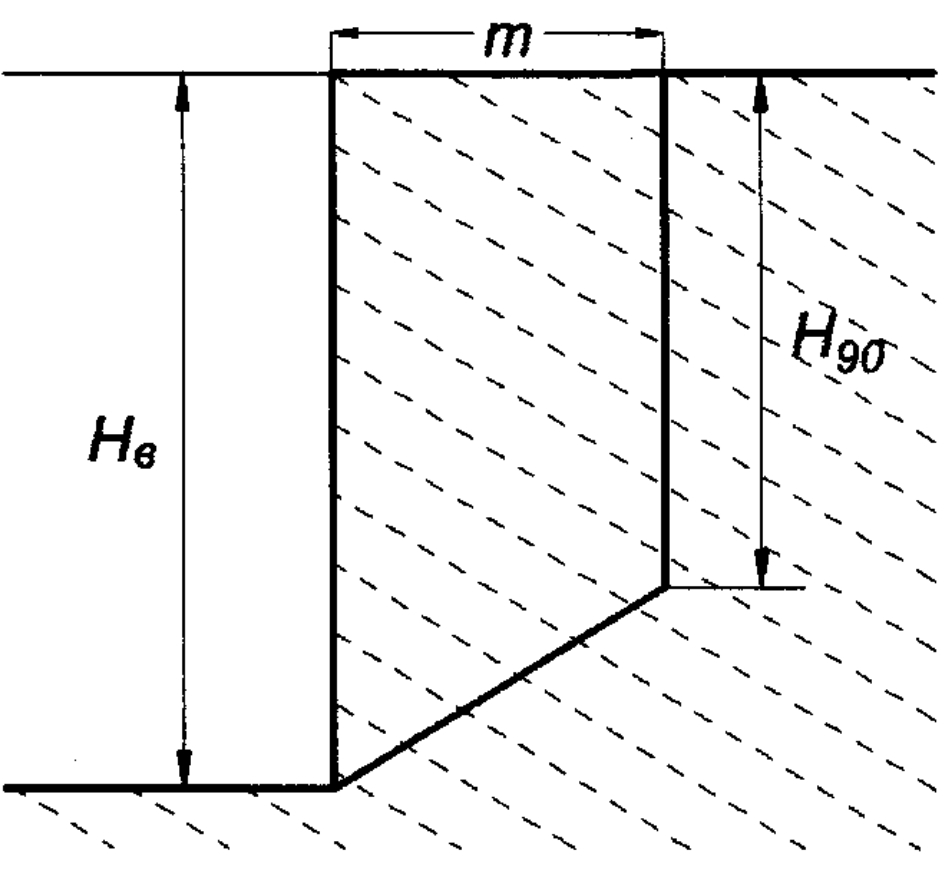

3 | ![]() |
Высота вертикального уступа: Ширина призмы возможного обрушения |
Отсутствие неблагоприятных поверхностей ослабления, либо поверхности ослабления направлены под углами: |

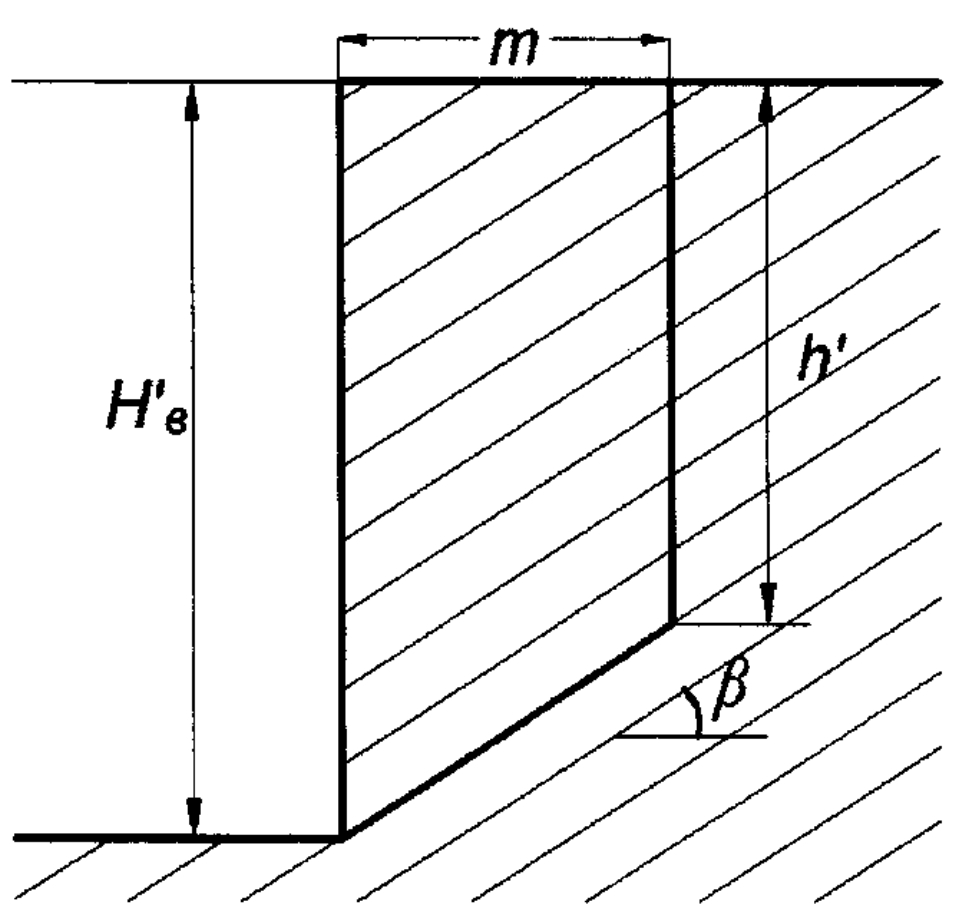

4 | ![]() |
Высота вертикального уступа Ширина призмы возможного обрушения |
Неблагоприятное залегание поверхностей ослабления, направленных в сторону выработанного пространства при . Схема применяется при условии и |

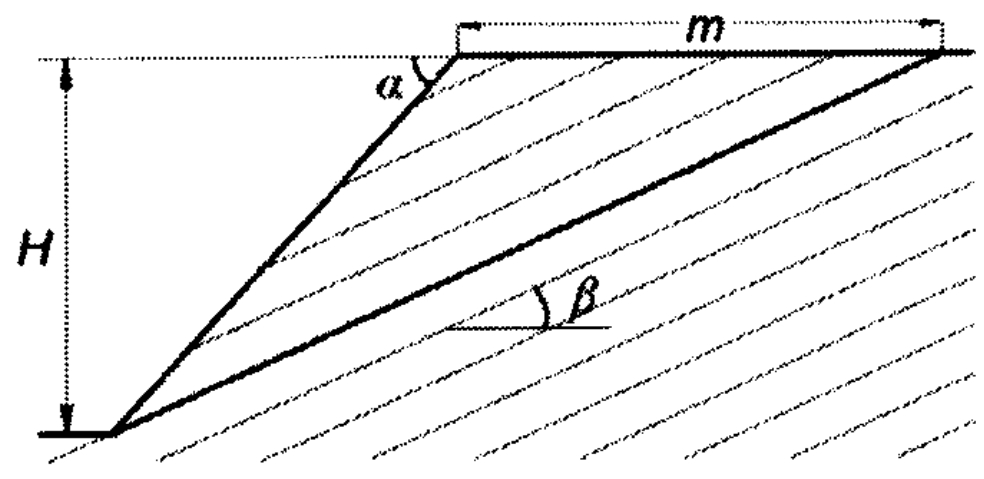

5 | ![]() |
Высота уступа Ширина призмы возможного обрушения |
Неблагоприятное залегание поверхностей ослабления, направленных в сторону выработанного пространства при и угле откоса |
6 | ![]() |
Высота уступа Ширина призмы возможного обрушения |
Уступ сложен сильнотрещиноваты ми породами. Неблагоприятное залегание поверхностей ослабления, направленных в сторону выработанного пространства при и угле откоса |

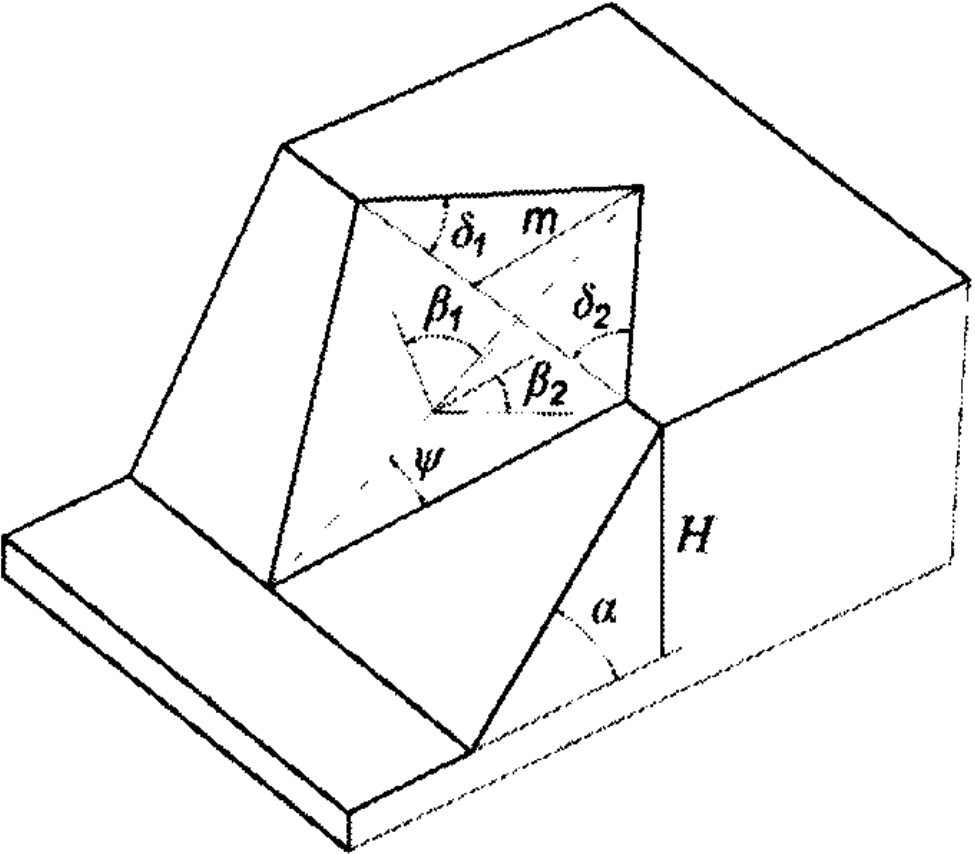

7 | ![]() |
Высота уступа Ширина призмы возможного обрушения |
Уступ, подсеченный двумя поверхностями ослабления |

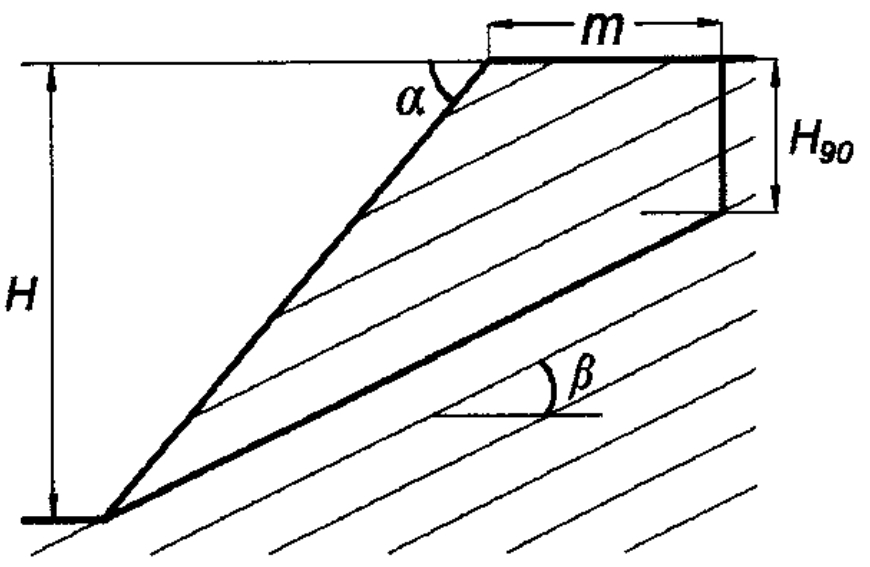

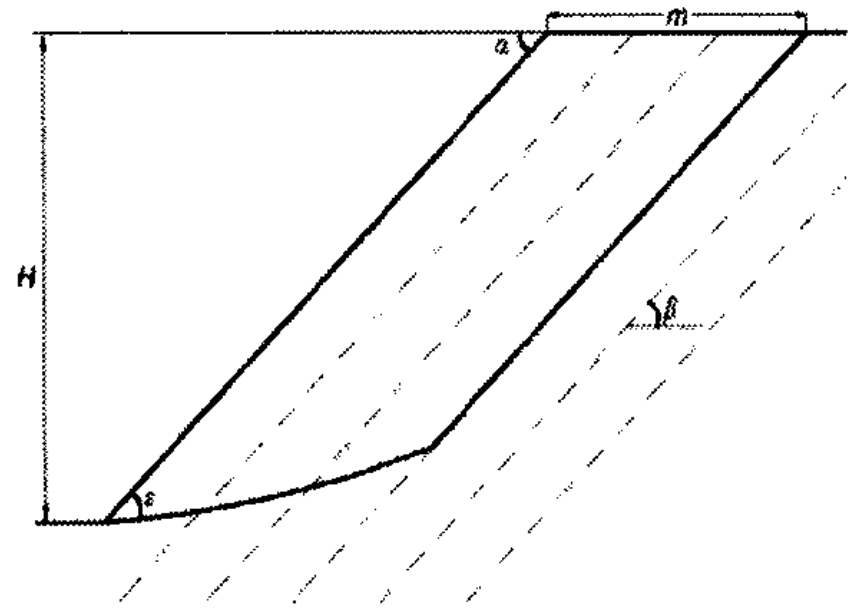

8 | ![]() |
Заоткоска по наслоению. Высота уступа: или Ширина призмы возможного обрушения \varepsilon = 45^\circ - \frac{\varphi'_n} |
Неблагоприятное залегание поверхностей ослабления, направленных в сторону выработанного пространства при и угле откоса |

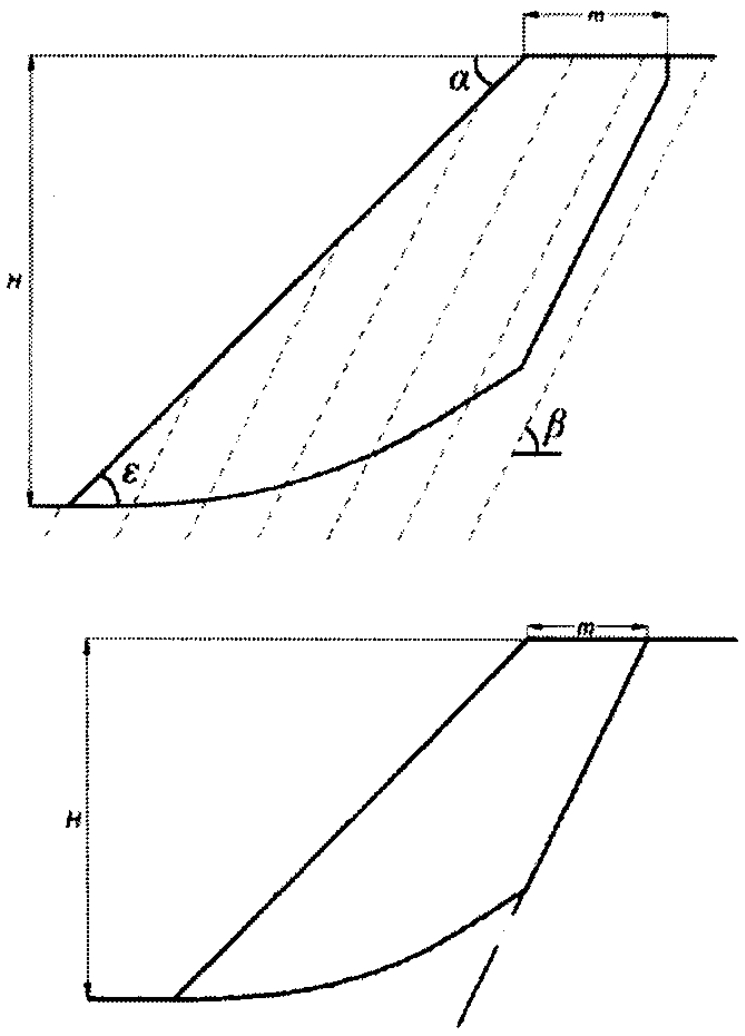

9 | ![]() |
Расчет выполняется путем последовательных приближений с использованием методов, приведенных в пунктах 10-12 настоящего Приложения. Частным случаем является откос, подсеченный нарушением. В этом случае поверхность скольжения в верхней части совпадает с нарушением. |
Наклонное и крутое залегание слоев с падением в сторону выработанного пространства при и |

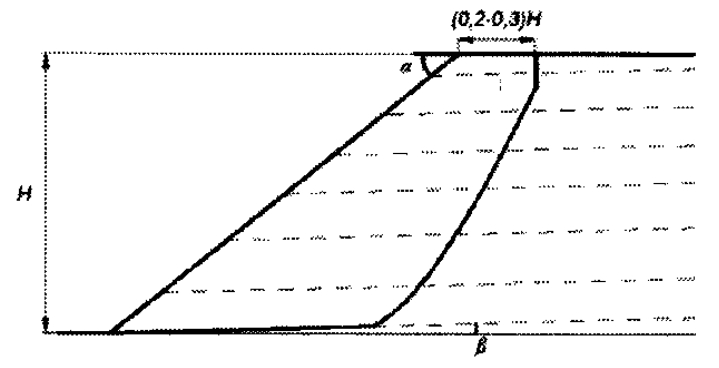

10 | ![]() |
Расчет выполняется путем последовательных приближений с использованием методов, приведенных в пунктах 10-12 настоящего Приложения. | Пологое залегание поверхностей ослабления при , |

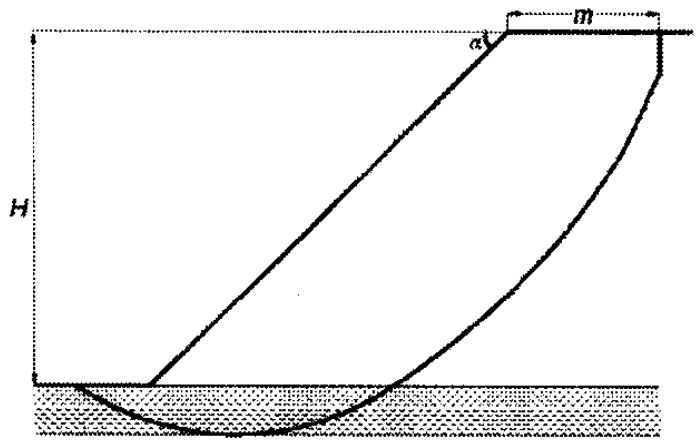

11 | ![]() |
Расчет выполняется путем последовательных приближений с использованием методов, приведенных в пунктах 10-12 настоящего Приложения. | Наличие слабого слоя, общее сопротивление сдвигу которого ниже, чем у вышезалегающих пород |
12 | ![]() |
Расчет выполняется путем последовательных приближений с использованием методов, приведенных в пунктах 10-12 настоящего Приложения. | Мульдообразное залегание пород. |

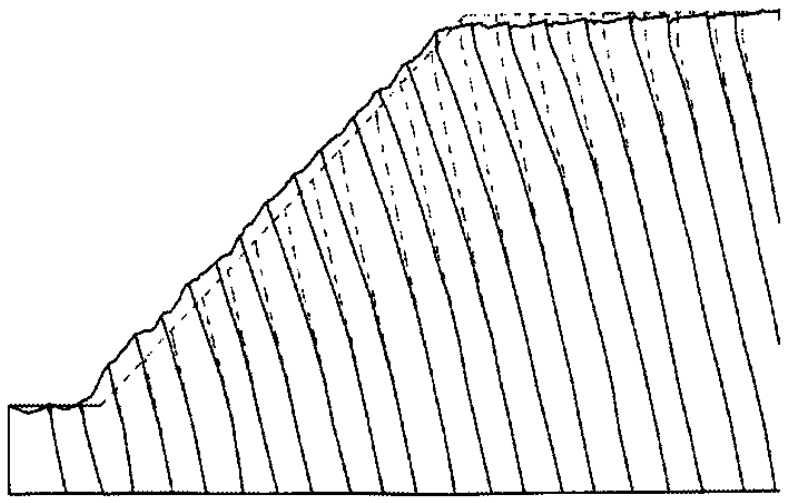

13 | ![]() |
Деформирование откоса путем изгиба слоев В качестве приближенного и грубого подхода допустимо введения в угол изотропного откоса () поправок () на основании графика (рисунок 4): Для более точной оценки необходимо проводить физическое или численное моделирование. |
Наличие крутопадающих поверхностей ослабления, направленных в массив (обратное падение) при . |

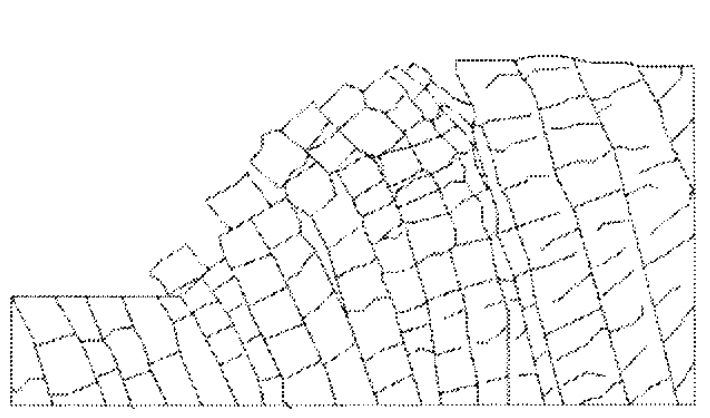

14 | Комбинация различных видов деформирования![]() |
Расчет выполняется путем последовательных приближений с использованием методов, приведенных в пунктах 10-12 настоящего Приложения и/или с применением физического или численного моделирования | Г еолого-структурное строение отличается от схем 1-13 или представляет их комбинацию |
- высота, м. и угол наклона, град, борта, уступа; - высота вертикального откоса; - глубина трещины отрыва, м; - сцепление в массиве, МПа (т/м2 ); - сцепление по поверхности ослабления, МПа (т/м2 ); - угол внутреннего трения массива; (- угол трения по поверхности ослабления, град.; - плотность горных пород, мН/м3 (т/м3 ); - угол сдвига по контакту слоев, град., - средняя интенсивность нормального напряжения по наиболее напряженному контакту; - прочность на одноосное растяжение, МПа (т/м2 ); - ширина призмы возможного обрушения; - угол наклона поверхности ослабления, град.; и - углы наклона поверхностей ослабления, град.; и - углы между поверхностями ослабления и простиранием уступа, град.; - угол наклона линии скрещения поверхностей ослабления, град.; - угол наклона линии скрещения поверхностей ослабления в плоскости, перпендикулярной плоскости откоса, град.; - угол излома поверхности скольжения в основании откоса, град.; - угол откоса в слоистом массиве, град; - угол откоса в изотропном массиве, град; - поправка к углу откоса, град. Знак минус при углах падения поверхностей ослабления () означает направление в сторону массива, без знака минус - в сторону выработанного пространства. Схемы 4-6, 8-9, 13 применимы при условии, если простирание поверхностей ослабления отличается от простирания поверхностей бортов и уступов карьеров, разрезов не более чем на 20 град.
